DTU是什么 DTU種類及應用領域分析
一、DTU是什么
數據傳輸單元DTU (Data Transfer unit)是專門用于將串口數據轉換為IP數據或將IP數據轉換為串口數據通過無線通信網絡進行傳送的無線終端設備。
二、DTU結構組成有哪些
DTU的主要功能是把遠端設備的數據通過有線/無線的方式傳送回后臺中心。要完成數據的傳輸需要建立一套完整的數據傳輸系統。在這個系統中包括：DTU、客戶設備、移動網絡、后臺中心。在前端，DTU和客戶的設備通過232或者485接口相連。因此只有DTU是不能完成數據的無線傳輸的，還需要有后臺軟件的配合一起使用。在建立連接后，前端的設備和后臺的中心就可以通過DTU進行無線數據傳輸了，而且是雙向的傳輸。新一代DTU在單純的數據采集、多媒體展示、數據處理等方面都有了不同程度的發展。
三、DTU應用領域
DTU已經廣泛應用于電力、環保、LED信息發布、物流、水文、氣象等行業領域。盡管應用的行業不同，但應用的原理是相同的。大都是DTU和行業設備相連，比如PLC、單片機等自動化產品的連接，然后和后臺建立無線的通信連接。在互聯網日益發展的今天，DTU的使用也越來越廣泛。它為各行業以及各行業之間的信息、產業融合提供了幫助。也逐步發展為物聯網應用的核心技術。
四、DTU類型有哪些？
根據DTU數據傳輸方式的不同，DTU有GPRS DTU，WIFI DTU，CAN DTU，4G DTU
GPRS-DTU
完全透傳(基本模式)
短信/數據混合模式(可選模式)
短信透傳模式(可選模式)
多中心模式/多備份模式(多達五個多中心/備份中心)
指定中心模式(可選模式，每包數據可向指定的不同服務器地址發送數據)
永久在線，自動重連(自定義重連時間間隔，防止流量爆炸)
多種靈活配置方式(串口，短信，遠程)
多種協議上位開發包支持(兼容多家DTU廠家的通信協議，可實現 DTU的無縫替換)
完全工業環境設計要求，全金屬結構，整機經過嚴格的電磁兼容性測試，CE認證通過
RS232/RS485接口同時具備，任意使用
支持多種加密方式，保證數據的安全傳輸
WIFI-DTU
WIFI-DTU是基于通用串行接口的符合網絡標準的嵌入式模塊，內置TCP/IP協議棧，能夠實現用戶串口、無線網(WIFI)接口之間的轉換。
通過WIFI-DTU模塊，傳統的串口設備在不需要更改任何配置的情況下，即可通過Internet 網絡傳輸自己的數據。為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。
無線標準：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b 11n:最高可達150Mbps、11g:最高可達54Mbps、11b:最高可達11Mbps
支持TTL/RS232/RS485電平，串口設備通用
透明傳輸，無需編程
WIFI工作方式：無線網卡/無線接入點/無線路由器
無線安全：WPA-PSK/WPA2-PSK、WPA/WPA2安全機制
TCP連接數：>20;UDP連接數>20
波特率1200～230400bps可選，適用范圍廣
1～14個信道切換，有效避開干擾，擴展能力強
CAN-DTU
CAN-DTU用于波特率高達1Mbps的CAN網絡，所有通道均可在不同的波特率下工作。CAN-DTU符合CAN 規范2.0A和2.0B，可用于各種不同的高層CAN 協議(CANOpen，SDS，J1939，DeviceNet 或其它定制的協議)。
CAN-DTU可通過異步串行通信接口連接到PC 來配置;提供基于Windows 系統的配置軟件，使用簡單，支持配置即時生效，設備配置完成后無需任何操作即可投入工作。
具有1路RS232串行接口、2路RS485接口
支持過程數據對象(12個TPDO與12個RPDO)
支持服務數據對象(SDO服務器)
支持緊急報文對象(Emergency )
支持同步報文對象(Sync)
支持網絡配置對象(LSS從站)
支持網絡時間消費
支持撥碼開關設置從站號(1～31)及CAN波特率(10kbps-1000kbps)
工業級塑料外殼，標準DIN導軌安裝

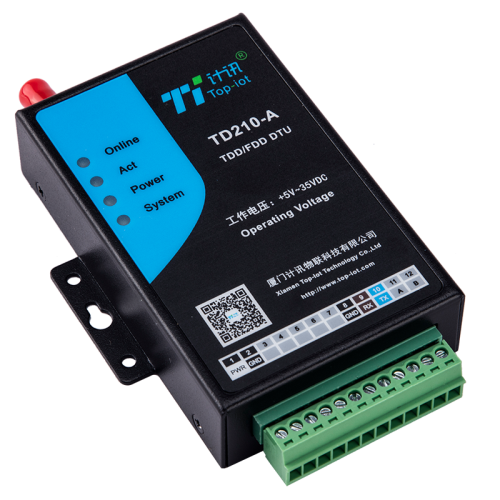

4G DTU
(查看產品：4G DTU)
4G DTU是一種全網通物聯網無線數據終端，具有無線長距離數據傳輸功能。采用高性能的工業級16/32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232和RS485(或RS422)接口，可直接連接串口設備，實現數據透明傳輸功能。
采用高性能工業級無線模塊，采用高性能工業級16/32位通信處理器，采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用，寬電源輸入(DC 5~35V)
穩定可靠，WDT看門狗設計，保證系統穩定，采用完備的防掉線機制，保證數據終端永遠在線，RS232/RS485/RS422接口內置15KV ESD保護，SIM/UIM卡接口內置15KV ESD保護，電源接口內置反相保護和過壓保護，天線接口防雷保護(可選)
標準易用，提供標準RS232和RS485(或RS422)接口，可直接連接串口設備，智能型數據終端，上電即可進入數據傳輸狀態，提供功能強大的中心管理軟件，方便設備管理(可選)，使用方便，靈活，多種工作模式選擇，方便的系統配置和維護接口，支持串口軟件升級和遠程維護
功能強大，支持雙數據中心備份傳輸及多數據中心同步傳輸(5個數據中心)，支持根據域名和IP地址訪問中心，內嵌標準的TCP/IP協議棧，支持透明數據傳輸，支持APN/VPDN。

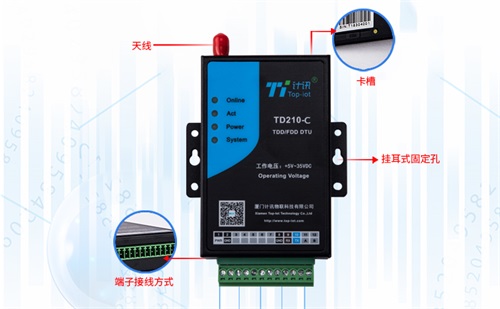

計訊研發生產的DTU符合工業級設計，功能齊全，傳輸穩定，其明星產品TD210系DTU復購率極高，獲得新老客戶的一致好評。廣泛應用于環保、水利、氣象行業；工業控制領域；業與特殊環境、油氣、供熱行業等。
