工業無線網關安裝方法

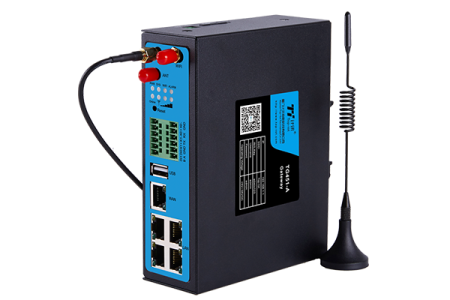

購買了工業無線網關之后就需要進行安裝，一般按照說明書都可以正常操作，計訊小編以TG451 為例給大家講解一下工業無線網關的安裝方法。
1、安裝前確認
設備的包裝包括以下：
? 一臺網關主機
? 一個電源
? 兩根4G天線
? 一根串口線
? 一根以太網線
? 兩個6PIN綠色接線端子
? 一個2PIN綠色接線端子
? 一個導軌片
2、配件的安裝
配件接線如下圖：
2.1、SIM卡安裝：
SIM/UIM卡是無線網關撥號上網的必要輔件，所以SIM/UIM卡必須被正確安裝才能達到無線網關穩定快速上網的效果。
現今運營商辦理在SIM/UIM卡有多種標準，本網關使用的是大卡，若辦理的是小卡，則需要帶著相應卡套方能在本網關上使用。
安裝時先用尖狀物插入SIM/UIM卡座旁邊小黃點，卡槽彈出。SIM/UIM金屬芯片朝外放置于 SIM/UIM卡槽中，插入抽屜，并確保插到位。
2.2、串口連接：
本網關自帶一個RS232和一個RS485串口，此串口可用于網關固件升級、系統日志查看、串口DTU功能等應用。

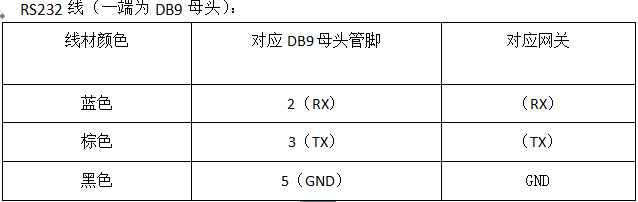

TG451串口采用工業級端子接口，標配串口線為一端剝線，一端DB9母頭，其線序定義定義如下：
2.3、電源安裝：
可使用標配1.5A/12VDC電源，也可以直接采用5-35VDC電源給設備供電, 當用戶采用外加電源給設備供電時，必須保證電源的穩定性(紋波小于300mV，并確保瞬間電壓不超過35V)。
2.4、天線安裝：
天線為網關增強信號的必要配件，必須正確安裝方能達到最優的上網體驗。
TG451天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到ANT天線接口上，并確保旋緊，以免影響信號質量。
2.5、指示燈說明：
指示燈是網關運行狀態的最直觀顯示，從指示燈的狀態可以方便、快速、較準確地判斷網關的運行狀態。

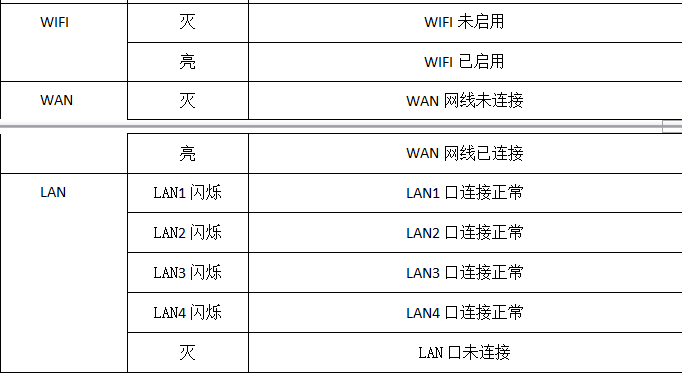

TG451系列網關共有7種狀態指示燈，其狀態說明如下：
2.6、復位按鈕說明
Reset按鈕是網關的復位按鈕，其作用是不進入網關配置頁面的條件下直接將網關的參數配置恢復到出廠默認值。
復位按鈕可以直接、有效地解決由于參數配置不當，造成的網關無法上網、無法登錄、無法管理等問題。
TG451系統無線網關設有一個Reset按鈕，位于網關前面板LAN口信號燈附近。在需要將網關恢復出廠設置時，用尖細硬物插入“Reset”孔位，并輕輕按住，直到所有的指示燈全部熄滅后放開， ROUTER的配置即已恢復為出廠值。
