微功耗遠程測控終端 微功耗遠程測控終端品牌
時間：2021-05-20 13:34:44

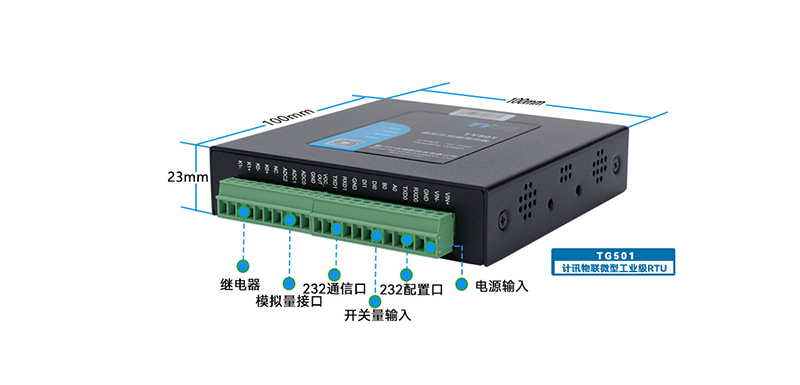

微功耗遠程測控終端品牌計訊物聯，擁有10+年以上豐富經驗的資深研發團隊，50+項知識產權及相關軟硬件測試報告，計訊物聯微功耗遠程測控終端TG501，小體積低功耗設計，減少供電成本降低施工難度，豐富接口協議庫組網靈活，廣泛應用于工業、水文水利、環保、氣象等數據采集傳輸遠程控制類項目中。

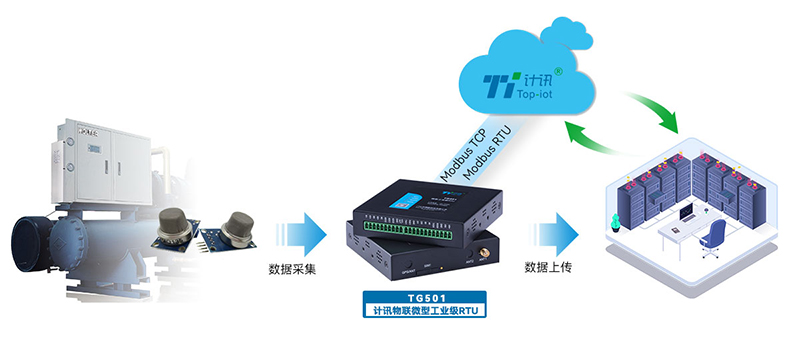

計訊物聯微功耗遠程測控終端TG501功能
1、支持各種串口數據采集，如流量、壓力、液位等數采集
2、支持模擬量、開關量數據采集及繼電器輸出控制
3、可支持國家水文規約/水資源規約/HJ212協議，Modbus TCP/Modbus RTU協議，MQTT協議等
4、可選提供通信中心入庫的方式接入第三方平臺或定制第三方協議
5、支持國內主流組態軟件：組態王、三維力控、易控等組態廠家
6、多中心設計，可同時向5個中心發送數據
7、防潮、防雷、防電磁干擾能力適應各種惡劣環境
8、三級看門狗檢測機制，PPP層心跳、KeepAlive、TCP心跳鏈路檢測機制、網絡故障自動恢、掉線自動重連
9、支持遠程維護、參數配置
微功耗遠程測控終端TG501參數配置
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
512KB |
|
SRAM |
256KB |
|
數據存儲Flash |
16MB |
產品接口
|
描述 |
說明 |
|
電源接口： |
|
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 5～35V |
|
內置電源反相保護和過壓保護。 |
|
|
串口： |
|
|
串口采用工業端子接口：2個RS232接口(1路做debug口)、1個RS485接口(可擴展成2路)、可定制TTL電平串口 |
|
|
內置15KV ESD保護 |
|
|
串口速率 |
300～230400bits/s |
|
數據位 |
5、6、7、8位 |
|
停止位 |
1、1.5、2位 |
|
校驗 |
無、偶、奇、SPACE及MARK校驗 |
|
指示燈： |
|
|
具有電源、系統、在線、錯誤指示燈 |
|
|
天線： |
|
|
標準SMA陰頭天線接口，特性阻抗50歐 |
|
|
模擬量： |
|
|
3路模擬量輸入接口，可定制4路模擬量輸入（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） |
|
|
開關量輸入： |
|
|
2路開關量輸入接口（光隔離），可定制4路開關量輸入 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 |
|
|
開關量輸出(可選)： |
|
|
2路開關量輸入接口（光隔離，OC門輸出） 額定驅動電流：50mA 額定驅動電壓：35V |
|
|
繼電器：(可選) |
|
|
2路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A |
|
|
電源輸出： |
|
|
1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A內置過流保護） |
|
|
脈沖輸入（可選）： |
|
|
2路脈沖量輸入，大于2V電平有效 |
|
