BACnet協議全面解析
BACnet是專門為樓宇自動化和控制網絡設計的通信協議，由國際標準化組織(ISO)、美國國家標準協會(ANSI)及美國采暖、制冷與空調工程師學會(ASHRAE)共同定義。該協議全稱為"樓宇自動控制網絡數據通訊協議"，最初由美國暖通空調工程師協會(ASHRAE)的標準項目委員會135P(SPC 135P)歷經八年半時間開發完成。
BACnet協議的核心目標是建立一種統一的數據通信標準，使得不同廠商生產的樓宇自動化設備能夠?qū)崿F(xiàn)互操作性。它通過定義一系列標準對象和屬性，確保了不同系統和設備之間能夠無縫交換信息，從而提高了整個樓宇自動化系統的效率和可靠性。
一、核心定位與設計目標
1開放性與兼容性
打破不同品牌樓宇設備的通信壁壘，讓空調、照明、安防、消防、暖通(HVAC)等系統能無縫對接，無需依賴專屬協議或網關。
2面向樓宇應用場景
針對樓宇設備的監控需求，定義了溫度、濕度、開關狀態、能耗數據等樓宇專用數據類型，以及設備啟停、參數調節等控制指令。
3靈活的網絡拓?fù)?/span>
支持多種物理層和數據鏈路層，包括以太網、RS-485、LonWorks 等，適配不同規模的樓宇項目。
二、核心技術特點
1對象模型設計
BACnet 采用對象 - 屬性的抽象模型描述設備，例如將空調機組抽象為 “空調對象”，包含 “設定溫度”“運行狀態”“風機轉速” 等屬性，不同設備通過統一的對象接口交互，簡化通信邏輯。
2豐富的服務類型
定義了35 種標準服務，分為四大類：
?數據共享服務：如讀取屬性、寫入屬性，用于獲取和設置設備參數;
?報警與事件服務：如報警通知、事件日志，用于設備故障預警和狀態上報;
?設備管理服務：如設備通信、遠程診斷，用于運維人員監控設備運行;
?網絡管理服務：如網絡拓?fù)浒l(fā)現、節點注冊，用于管理整個 BACnet 網絡。
3分級設備兼容性
定義了6 種設備類型(從 BACnet/IP 到 BACnet/MS/TP)和13 個功能級別，廠商可根據產品定位選擇支持的功能，兼顧低成本設備和高端智能設備的接入需求。
三、典型應用場景
1智能樓宇綜合管控
實現中央空調、新風系統、照明系統、電梯、安防監控的集中管理，例如根據室內人數自動調節空調風量，根據光照強度自動開關照明，降低樓宇能耗。
2工業與商業建筑能耗監測
通過 BACnet 網關采集各設備能耗數據，上傳至能源管理平臺，實現能耗統計、分析和優化，符合綠色建筑標準。
3智慧城市基礎設施聯動
作為樓宇子系統與智慧城市平臺的對接協議，將樓宇內的環境數據、能耗數據、安防數據上報至城市級管理平臺，支撐城市精細化治理。
四、與工業物聯網(IIoT)的結合

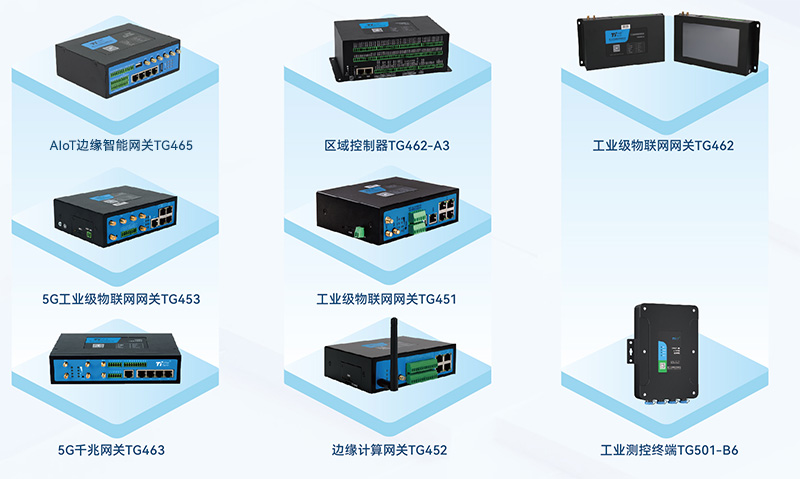

在工業場景中，BACnet 協議可通過工業網關(如廈門計訊物聯的工業級網關)實現與 4G/5G、MQTT、Modbus 等工業協議的轉換，將樓宇設備數據接入工業物聯網平臺，適用于園區智能管理、工業廠房環境監控等跨界場景。例如，計訊工業網關可采集車間內 BACnet 空調的運行數據，通過 5G 上傳至云端平臺，實現遠程運維和能耗優化。
