智能機井控制器助力農業灌溉
很長時期以來，小型農田水利設施，尤其是灌溉設施普遍存在重建輕管的現象，無序取水、欠繳水費等問題時有發生，傳統的灌溉模式嚴重影響力農戶的效率與效益，而且井房陳舊，安裝方式占用較大耕地面積。機井裸露，存在安全隱患。“農田機井智能灌溉控制系統”有效解決了此問題。
該系統通過IC卡機井灌溉控制箱對農田機井進行取水管理，以IC卡刷卡取水的方式取代了傳統的專人管理方式;實現了農業用水計量、水資源信息的自動化采集和測控;改變了多年來農業灌溉用水計量按用電量或按畝收費、水資源無序開采的現狀;建立起用水戶主動參與灌溉管理的運行管護機制。
廈門計訊最新開發的NFC新型智能機井控制系統集灌溉刷卡取水、自動用水用電計量、水泵控制、防盜報警、遠程監測等功能于一體，實現灌溉機井取水自動計量、IC 卡控制、遠程傳輸?shù)囊惑w化和一卡式操作、一柜式安裝的智能測控裝置。

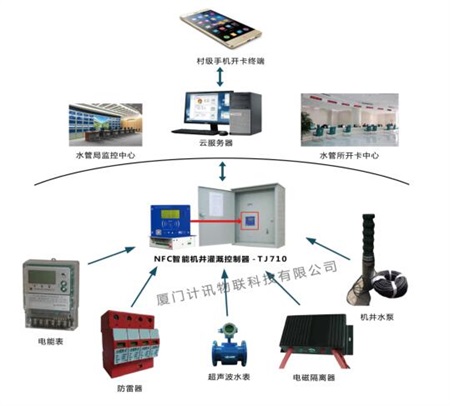

系統拓撲圖
2、系統結構
1)、系統分類
◆ 電計量型：按照電量收費，需外接脈沖電表或串口輸出的智能電表;可顯示電量、按照電量充值，也可顯示金額、按照金額充值。
◆ 水計量型：按照水量收費，需外接遠傳水表或流量計;可按照水量顯示、按照水量充值也可按照金額顯示、按照金額充值。
◆ 時間計量型：按照時間收費，不需外接電表或水表;按照金額顯示、按照金額充值。
◆ 電水轉換型：把電量轉換成水量，按照水量收費，需外接電能表。
◆ 水電計量型：水量和電量同時計量，按照電量(或水量)收費，需外接電能表和遠傳水表。
2)、系統原理
每眼機井旁安裝一套IC卡機井灌溉控制箱(有井房的機井安裝室內型設備，無井房的機井安裝室外型設備)，為每個村機井管理人員配置一臺手持機，負責為本村農戶的IC卡充值。每個農戶配備一張IC卡，農戶在澆地前必須先持IC卡到機井管理人員處充值，然后才可劃卡澆地，澆地完成后再次劃卡即可關閉水泵。在本次澆地過程中用了多少電、多少水或多長時間，就自動從農戶卡內扣除相應的費用，卡內金額用完就自動停泵。一臺IC卡機井灌溉控制箱可以供多個農戶(輪流)使用。
3)、系統特點
◆ 采用非接觸式IC卡，通過無線方式讀寫卡中信息，防水、防潮、防攻擊。
◆ 兼容脈沖式、電磁式、超聲波式水表或流量計。
◆ 可選配脈沖式電表或串口輸出的智能電表。
◆ 采集精度高，采集電量：精確到0.1度;
采集水量：精確到1噸;
采集時間：精確到1秒。
◆ 支持階梯水價、水權管理和水權交易。
3、產品功能
TJ710系列智能機井控制器是新型智能機控制系統(智能農業灌溉系統)的核心設備。設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級 32 位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。
◆ 采集功能：采集超聲波水表、脈沖水表的流量數據，采集只能電能表、秒沖電表的電量數
據，采集壓力、水位變送器的標準信號，采集水泵或閥門運行狀態、設備供電狀態等信息;
◆ 刷卡取水功能：刷非接觸 IC 卡，開啟水泵取水(卡內要有剩余水量);
◆ 控制功能：支持自動控制、遠程控制水泵、閥門等控制設備;
◆ 報警功能：監測數據越限、IC 卡內余額不足等，立即上報告警信息;
◆ 存儲功能：本機循環存儲監測數據，掉電不丟失;
◆ 遠程監控：支持通過 2G/3G/4G 網絡遠程監控設備;
◆ 遠程管理：支持通過 2G/3G/4G 網絡進行設備遠程參數設置、程序升級。
4、項目意義
農田灌溉智能控制系統裝置不僅使管理部門實現了先收費、后灌溉的管理目標;也使農戶達到了借助IC卡自主澆地的目的。該產品成功解決了農業機井灌溉管理中長期存在的電費/水費計量不準、拖欠灌溉費用和浪費水資源的難題，也大大提高了灌溉的效率。
